Sistema di accumulo di energia all-in-one

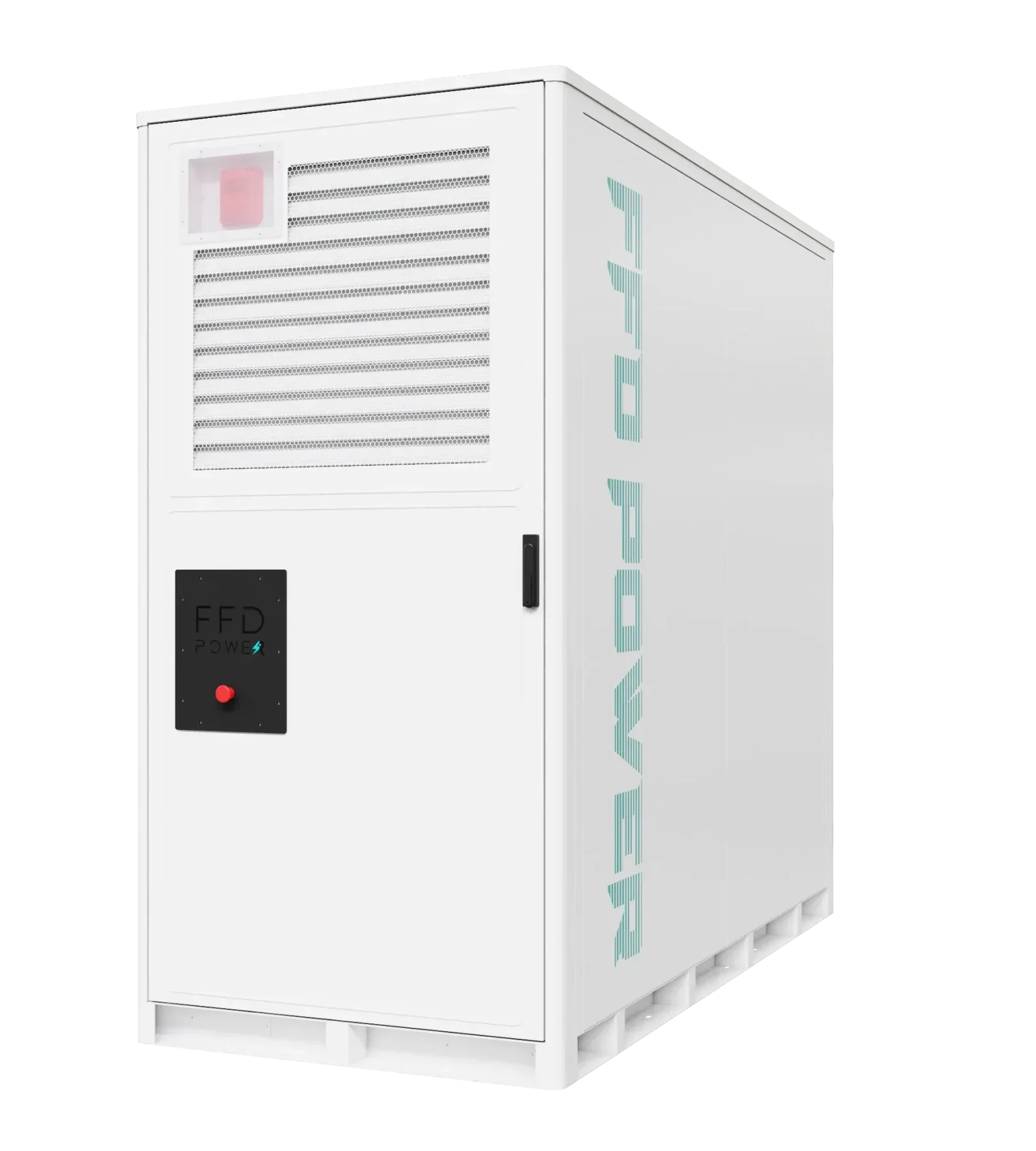

Galaxy 418L-AIO-2H è un sistema di accumulo di energia a batteria (BESS) completamente integrato. Il sistema combina accumulo ad alta densità con batterie al litio, PCS, BMS, controllo EMS intelligente, quadro alta tensione, protezione antincendio, gestione termica e connettività SCADA — tutto pre-ingegnerizzato e fornito come unità cabinetizzata chiavi in mano.
Questa pagina riguarda l’uscita a 690 V AC, 50/60 Hz. La stessa piattaforma offre anche 800 V AC.
Durante la fase di progettazione prendiamo in considerazione tutti gli aspetti del vostro progetto.
Il sistema è dotato di protezione antincendio intelligente: rivelatore fumo-temperatura RS311, estintore aerosol termo-chimico QRR0.15G/S-PFK e allarme acustico-visivo. Rilevazione precoce, avviso immediato, soppressione rapida. Compatto, a bassa manutenzione.
Il sistema ANY PORT SCADA di FFD POWER collega controllo locale e remoto in parallelo. PLC Siemens, PCS, BMS e interfaccia TSO su un gateway unico. Il PLC Siemens mantiene attivi gli interblocchi di sicurezza locali.
EMS, PCS e BMS in un’unica unità compatta. Meno cablaggio in cantiere, trasporto più semplice, adattabile al sito. Dopo la consegna restano le connessioni elettriche di base. Altri armadi espandono il sistema.
Galaxy 418-AIO-2H offre 690 V e 800 V AC. L’opzione a 800 V integra il BESS con impianti FV a 800 V, senza un trasformatore di salita solo per adattare la tensione. Le prestazioni restano a un costo comparabile alle soluzioni BESS containerizzate.
Parametri principali pubblicati del Galaxy 418L-AIO-2H, con le opzioni di uscita.
418 kWh, composto da 4 pacchi batteria raffreddati a liquido.
210 kW, uscita opzionale 690 V e 800 V AC, 50/60 Hz.
Protocollo di comunicazione di controllo: Modbus TCP/IP, IEC 61850.
| Prodotto | Galaxy 418L-AIO-2H |
|---|---|
| Potenza / energia | 210 kW / 418 kWh |
| Batteria | 418 kWh, 4 pacchi raffreddati a liquido |
| Uscita PCS | 690 V o 800 V AC, opzionale |
| Frequenza | 50/60 Hz |
| Comunicazione | Modbus TCP/IP, IEC 61850 |
| Integrazione | Batterie, PCS, BMS, EMS, quadro alta tensione, antincendio, termico, SCADA |
Schemi, layout, distinta base e certificati si inviano dopo la richiesta, in base al sito.
SLD conformi alla rete, schemi di cablaggio e disegni delle fondazioni
Richiedi i documentiDisposizione in base a tensione di sito, impianto FV e tipo di PCS
Richiedi i documentiElenco parti adattato a tensione, FV e PCS
Richiedi i documentiUnifilare, percorsi cavi e fondazione
Richiedi i documentiCircuiti di controllo e misura
Richiedi i documentiCollegamenti e messa in servizio
Richiedi i documentiRS311, estintore aerosol QRR0.15G/S-PFK e allarme
Richiedi i documentiCE, IEC 62619, IEC 63056, UN 38.3, EN 61000, EN 62477, EN 50549, ISO 27001
Richiedi i documentiIndica tensione, numero di armadi e sito. La richiesta riguarda solo Galaxy 418L-AIO-2H e serve al dimensionamento.
